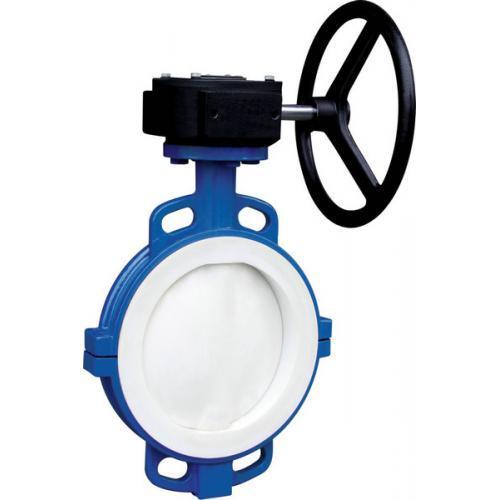

对夹式衬氟蝶阀



     上海冠环阀门制造有限公司生产的对夹式衬氟蝶阀,D371F46对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。



一、产品概述:

对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质。


二、主要零部件材料表:
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
Z
C
P
R
1
阀体/阀盖
HT250
WCB
CF8
CF8M
2
蝶板
WCB
35
CF8
CF8M
3
阀杆
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
衬里/阀座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5
密封圈
FPM(氟橡胶)FPM(氟橡胶)
6
弹性条(垫)
Si(硅橡胶)Si(硅橡胶)
7
调节定位座
0Cr18Ni9
0Cr18Ni9
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
8
紧固螺栓
35
35
1Cr17Ni2
1Cr17Ni2
9
螺母
45
45
0Cr18Ni9
0Cr18Ni9
10
操作手柄
ZL101

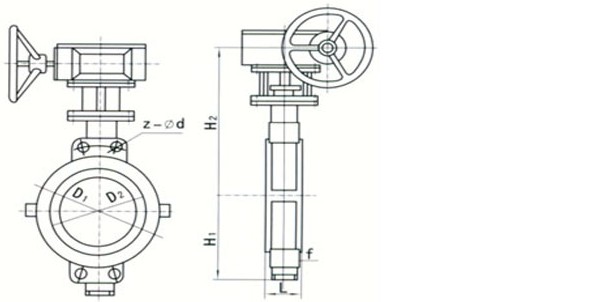

三、主要外形和连接尺寸:
公称通经
L
D
D1
D2
f
b
Z-φd
DN
NPS
PN1.6MPa
40
3/2
33
145
110
85
3
18
4-φ18
50
2
43
160
125
100
3
20
4-φ18
65
5/2
46
180
145
120
3
20
4-φ18
80
3
46
195
160
135
3
22
8-φ18
100
4
52
215
180
155
3
24
8-φ18
125
5
56
245
210
185
3
26
8-φ18
150
6
56
280
240
210
3
28
8-φ18
200
8
60
335
295
265
3
30
12-φ23
250
10
68
405
355
320
3
32
12-φ25
300
12
78
460
410
375
4
34
12-φ25
350
14
78
520
470
435
4
38
16-φ25
400
16
102
580
525
485
4
40
16-φ30
450
18
114
640
585
545
4
44
20-φ30
500
20
127
705
650
608
4
46
20-φ34
600
24
154
840
770
718
5
54
20-φ41
700
28
165
910
840
788
5
54
24-φ41
800
32
190
1020
950
898
5
54
24-φ41
900
36
203
1120
1050
998
5
54
28-φ41
1000
40
216
1255
1170
1110
5
60
28-φ48
1200
48
254
