D41F46手柄法兰式衬氟蝶阀产品概述:

   上海冠环阀门制造有限公司专业生产D41F46手柄法兰式衬氟蝶阀为法兰式对接结构,阀体、阀座与阀芯内衬一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。


D41F46手柄法兰式衬氟蝶阀产品特点:

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;

2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想。
3、四级加载弹性密封,绝对保证了阀门内、外的零泄露;
   (1)轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
   (2)轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
   (3)轴的径向采用O型圈与金属垫的组合;
   (4)阀座镶在有弹性条的阀体槽内;
4、采用可调性弹子定位,定位准确,结构简单。


D41F46手柄法兰式衬氟蝶阀使用范围:

手柄法兰式衬氟蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用,适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。


D41F46手柄法兰式衬氟蝶阀主要零部件:

序号

NO

零件名称

Name

灰铸铁

铸钢

不锈刚

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板轴/销

1Cr13

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里层/阀座

FEP(F46)

4

蝶板/填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

5

支架

WCB(碳钢)

CF8(不锈钢)

6

填料

PTFE (F4)

PTFE (F4)

PTFE (F4)

7

蝶栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

8

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9


D41F46手柄法兰式衬氟蝶阀尺寸参数:

公称通径

标准值

参考值

DN

(mm)

NPS (inch)

L

D

D1

D2

f

b

Z-φd

D0

H

重量(kg)



PN1.0(MPa)

40

11/2

106

145

110

85

3

18

4-φ18

160

140

10

50

2

108

160

125

100

3

20

4-φ18

200

160

12

65

21/2

112

180

145

120

3

20

4-φ18

250

160

13

80

3

114

195

160

135

3

22

4-φ18

250

170

14

100

4

127

215

180

155

3

22

8-φ18

300

180

16

125

5

140

245

210

185

3

24

8-φ18

300

275

18

150

6

140

280

240

210

3

24

8-φ23

200

295

38

200

8

152

335

295

265

3

26

8-φ23

200

320

74

250

10

250

390

350

320

3

28

12-φ23

240

385

105

300

12

270

440

400

368

4

28

12-φ23

240

390

142

350

14

290

500

460

428

4

30

16-φ23

280

460

179

400

16

310

565

515

482

4

32

16-φ25

280

510

220

450

18

330

615

565

532

4

32

20-φ25

320

540

268

500

20

350

670

620

585

4

34

20-φ30

320

570

378

600

24

390

780

725

685

5

36

20-φ30

360

660

608

700

28

430

895

840

800

5

40

24-φ30

360

710

1050

800

32

470

1010

950

905

5

44

24-φ30

360

780

1320

900

36

510

1110

1050

1005

5

46

28-φ34

380

885

1795

1000

40

550

1220

1160

1115

5

50

28-φ34

400

990

1900

公称通径

标准值

参考值

DN

(mm)

NPS (inch)

L

D

D1

D2

f

b

Z-φd

D0

H

重量(kg)



PN1.6(MPa)

40

11/2

106

145

110

85

3

18

4-φ18

160

140

10

50

2

108

160

125

100

3

20

4-φ18

200

160

12

65

21/2

112

180

145

120

3

20

4-φ18

250

160

13

80

3

114

195

160

135

3

22

8-φ18

260

170

14

100

4

127

215

180

155

3

24

8-φ18

300

180

16

125

5

140

245

210

185

3

26

8-φ18

300

275

18

150

6

140

280

240

210

3

28

8-φ23

200

295

42

200

8

152

335

295

265

3

30

12-φ23

200

320

78

250

10

250

405

355

320

3

32

12-φ25

240

385

120

300

12

270

460

410

375

4

34

12-φ25

240

390

145

350

14

290

520

470

435

4

38

16-φ25

240

460

202

400

16

310

580

525

485

4

40

16-φ30

280

510

235

450

18

330

640

585

545

4

44

20-φ30

280

540

368

500

20

350

705

650

608

4

46

20-φ34

320

570

420

600

24

390

755

770

718

5

54

24-φ41

320

660

750

700

28

430

840

840

788

5

54

24-φ41

360

710

1028

800

32

470

910

950

898

5

54

24-φ41

380

780

1690

900

36

510

1120

1050

998

5

54

28-φ41

400

885

1815

1000

40

550

1255

1170

1110

5

60

28-φ48

500

990

2050


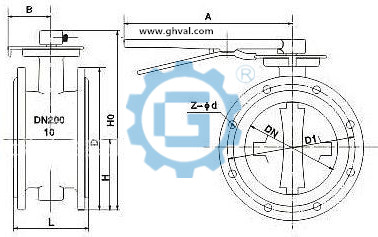

D41F46手柄法兰式衬氟蝶阀结构图片:
