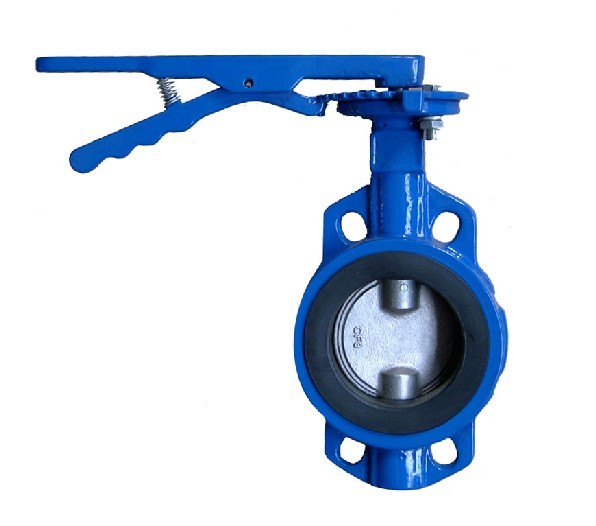

对夹式手柄蝶阀


    上海冠环阀门制造有限公司生产的对夹式手柄蝶阀, D71X对夹式手柄蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。



一、产品概述:

软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。



二、产品特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、对夹式手柄蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。


三、主要技术参数:
公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动



四、主要零部件材料:
零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨



五、执行标准:
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92



六、主要外形连接尺寸:
DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
235
270
110
110
4-14
125
4-18
125
4-18
65
46
70
250
270
110
130
4-14
145
4-18
145
4-18
80
46
83
275
270
110
150
4-18
160
8-18
160
8-18
100
52
105
316
270
110
170
4-18
180
8-18
180
8-18
125
56
115
340
310
110
200
8-18
210
8-18
210
8-18
150
56
137
376
310
110
225
8-18
240
8-22
240
8-22
200
60
164
430
353
150
280
8-18
295
8-22
295
8-22
250
68
206
499
353
150
335
12-18
350
12-22
355
12-26
300
78
230
570
380
150
395
12-22
400
12-22
410
12-26
