  • 柱塞阀
  • 柱塞式闸阀
  • UZ41SM
  • UZ41SM柱塞式闸阀

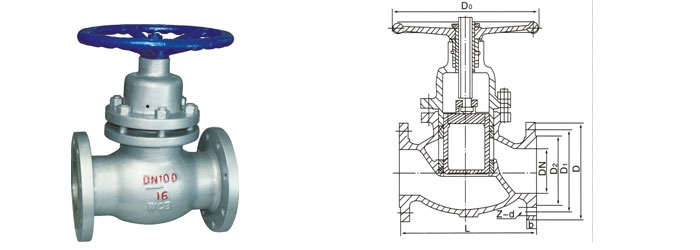

上海冠环阀门制造有限公司生产的柱塞式闸阀,UZ41SM柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,冠环阀门制造柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。


柱塞式闸阀结构特点:

1、UZ41SM柱塞式闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。

2、在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。

3、UZ41SM柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。



塞式闸阀性能规范:


阀体材料
适用温度
适用介质
压力范围
铸钢
≤250℃
水、蒸汽、油品
PNl.6-4.0MPa
铸铁
≤180℃
水、蒸汽、油品
PNl.6
不锈钢
≤200℃
硝酸、醋酸
通径范围
含钼不锈钢
≤200℃
氮、氢、尿素等
DNl 5-400mm


柱塞式闸阀实验压力:


实验项目
实验介质
实验压力
压强实验
1.5PN
高压密封试验
1.1PN
低压气密封试验
0.5-O.7MPa

柱塞式闸阀主要连接、结构尺寸:

公称通径 DN(mm)
尺寸
L
D
D1
D2
b
Z-Φ d
H
H1
D0
UJ41H/Y-16C
15
130
95
65
45
14
4-14
145
157
100
20
150
105
75
55
14
4-14
149
165
120
25
160
115
85
65
14
4-14
166
184
120
32
180
135
100
78
16
4-18
187
213
160
40
200
145
110
85
16
4-18
208
236
180
50
230
160
125
100
16
4-18
234
268
220
65
290
180
145
120
18
8-18
284
330
240
80
310
195
160
135
20
8-18
314
358
280
100
350
215
180
155
20
8-18
365
427
320
125
400
240
210
185
22
8-18
401
475
360
150
480
280
240
210
24
8-23
415
505
400
200
600
335
295
265
26
12-23
508
626
450
250
650
405
355
320
30
12-25
590
740
500
300
750
460
410
375
30
12-25
1000
1160
560
350
787
520
470
435
34
16-25
1040
1210
640
400
914
580
525
485
36
16-30
1200
1400
720
UJ41H/Y-25C
15
130
95
65
45
16
4-14
145
157
100
20
150
105
75
55
16
4-14
149
165
120
25
160
115
85
65
16
4-14
166
184
120
32
180
135
100
78
18
4-18
187
213
160
40
200
145
110
85
18
4-18
208
236
180
50
230
160
125
100
20
4-18
234
268
220
65
290
180
145
120
22
8-18
284
330
240
80
310
195
160
135
22
8-18
314
358
280
100
350
230
190
160
24
8-23
365
427
320
125
400
270
220
188
28
8-25
401
475
360
150
480
300
250
218
30
8-25
415
505
400
200
600
360
310
282
34
12-25
508
626
450
250
650
425
370
332
36
12-30
590
740
500
300
750
485
430
390
40
16-30
1000
1160
560
350
787
550
490
448
44
16-34
1040
1210
640
400
914
610
550
505
48
16-34
1200
1400
720
