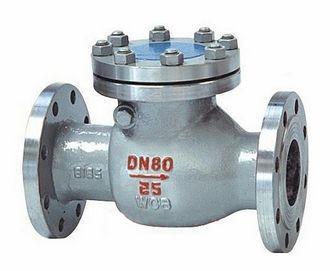

旋启式止回阀


     上海冠环阀门制造有限公司生产的旋启式止回阀H44H旋启式止回阀概述:止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。



一、产品概述:

止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。

适用介质为:水、油品、蒸汽、酸性介质等。


二、产品标准:

计与制造
结构长度
压力-温度等级
连接法兰
试验与检验
GB12236
GB12221
GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927

三、压力试验:
称压力
PN(MPa)
试验压力(MPa)
适用温度(℃)
适用介质
强度试验
密封试验
WCB
Cr5Mo
1Cr18Ni12Mo2Ti
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤550
≤220
≤200
水、油品、蒸汽、酸性介质

2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15.0
11.0
-
16.0
24.0
17.6
25.0
37.5
27.5

四、主要零件材料及性能:
零件名称
材料编号
阀 体
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀 盖
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀 瓣
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
摇 杆
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀 座
25
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
销 轴
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封环、垫片
包覆垫
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

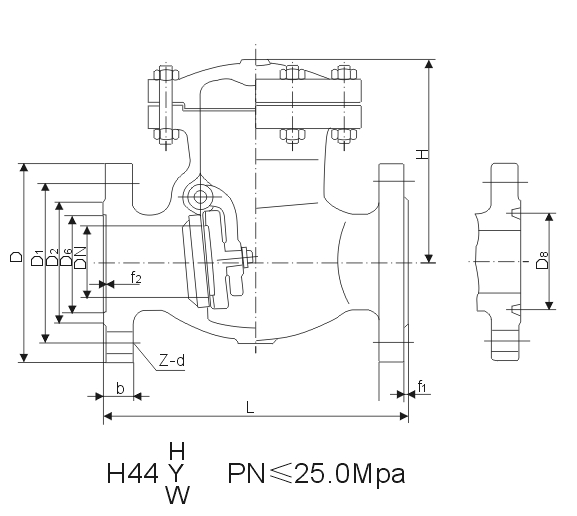

五、主要外形连接尺寸:
公称压力
PN(MPa)
公称直径
DN(mm)
主要外形尺寸及连接尺寸(mm)
L
D
D1
D2
b-f
z-d
D3
H
1.6
25
160
115
85
65
16-2
4--14
140
130
32
180
135
100
78
16-2
4--18
150
140
40
200
145
110
85
16-2
4--18
160
150
50
230
160
125
100
16-2
4--18
185
160
65
290
180
145
120
18-3
4--18
215
177
80
310
195
160
135
20-3
8-18
235
187
100
3540
215
180
155
20-3
8-18
255
202
125
400
245
210
185
22-3
8-18
285
227
150
480
280
240
210
24--3
8-23
330
263
200
550
335
295
265
26-3
12-23
385
293
250
650
405
355
320
30-3
12-25
455
330
300
750
460
410
375
30-4
12-25
515
382
350
850
520
470
435
34--3
16-25
545
430
400
950
580
525
485
36-4
16-30
600
480
500
1150
705
650
608
44--4
20-34
730
560
