煤气闸阀概述

上海冠环阀门制造有限公司专业生产Z542W煤气闸阀、伞齿轮煤气闸阀适合介质为:高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气,及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。暗杆煤气闸阀的传动螺纹位于体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降,因此,阀门的高度尺寸小。暗杆铸铁闸阀,通常在阀盖上方装设启闭位置指示器,以适用于船舶、管沟等空间较小和粉尘含量大的环境。(另可以选装电动驱动、电液动、手电一体驱动等)


煤气闸阀特点

1、阀门底部设有排污箱,便于清扫污垢杂质,并可顺利通过管道清扫器。

2、阀杆采用大导程式螺纹传动,能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料,操作灵活,密封可靠。
4、密封性能优良,操作中能自动铲除密封面污垢,保持严密的密封。
5、流体阻力小。Z542W,MZ542W-1闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。
7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。


煤气闸阀性能规范


型号

公称压力 MPa

试验压力

工作温度℃

适用介质



强度(水)

密封(水)



Z542W

0.1

0.2

0.11

≤100

煤气


煤气闸阀主要零部件

零件名称

材料

阀体

HT200灰铸铁

阀盖

HT200灰铸铁

手轮

HT200灰铸铁

阀板

本体

阀杆

45*碳素钢

填料

油浸石棉盘根


煤气闸阀主要连接尺寸

公称通径 DN(mm)主要结构尺寸(mm)重量 (Kg)
LDD1D2bz--dHH1Do
3003304353953622412—2312201074450420
3503304854454122612—2313801244450480
4003305354954622816—2315401291500530
4503305905505182816—2316801486560610
5003506406005683016---2320301606640850
6003907357056703020---25238018956401200
7004308608107753224---252460


8004709759208803424---302660


900510107510209803624---30



10005501175112010803628---30



DN1000-DN3000以上口径请来电咨询,专业大口径闸阀生产厂家

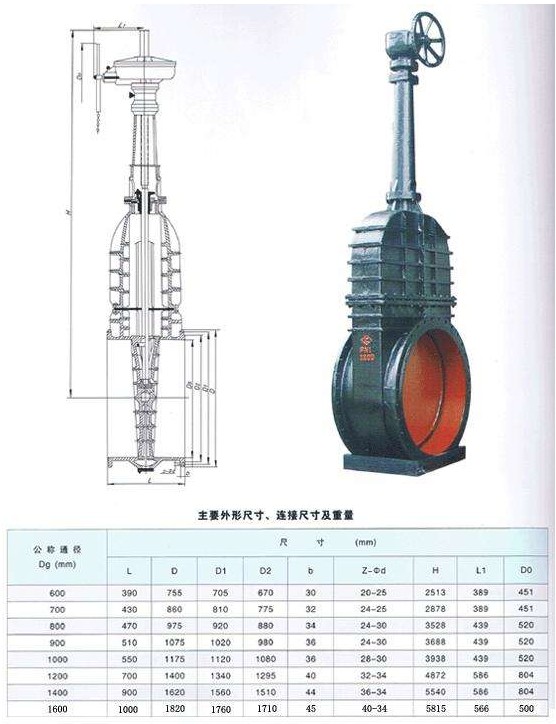

煤气闸阀结构图


以上信息只供参考,具体参数请来电咨询:021-67895388!专业生产制造Z542W煤气闸阀、伞齿轮煤气闸阀,大口径铸铁闸阀,大口径铸钢闸阀,大口径阀门厂家,我司为您提供专业的解决方案,包括设计、定做、成套、运行、服务。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
