  • 闸阀
  • 保温夹套式闸阀,沥青保温闸阀生产厂家
  • BZ41H、BZ41W、GHBZ41H/W/Y
  • BZ41H保温夹套式闸阀,沥青保温闸阀

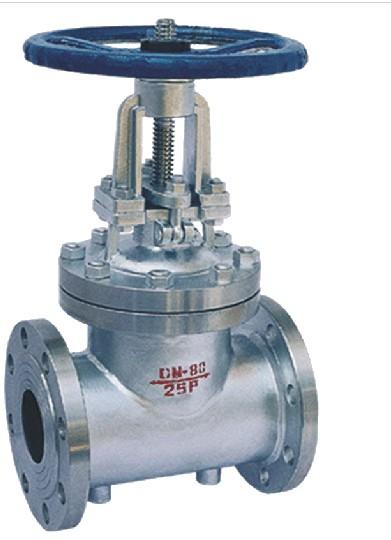

BZ41H保温夹套式闸阀


   上海冠环阀门制造有限公司生产的保温夹套式闸阀, BZ41H、BZ41W、GHBZ41H/W/Y保温夹套式闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。



一、BZ41H保温夹套式闸阀产品介绍:

    沥青保温闸阀主要用于沥青介质、石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。


二、BZ41H保温夹套式闸阀执行标准:
设计与制造:GB12234
法兰尺寸:JB/T79 GB9113
压力温度:GB9131
结构长度:GB12221
对焊连接尺寸:-
检验与试验:GB13927

 三、BZ41H保温夹套式闸阀主要零件材料:
零件材料
材料
BZ41Y-16I-25I-40I
BZ41Y-16I-25I-40I
BZ41Y-16I-25I-40I
阀体、阀造
铬钼钢


阀板
合金钢+硬质合金
铬镍钛钢
铬镍钼钛钢
阀杆
合金钢


阀杆螺母
铝铁青铜
手轮
灰铸铁、可锻铸铁



四、BZ41H保温夹套式闸阀性能规范:
型号
公称压力

工作温度℃
适用介质
强度(水)(MPa)
密封(水)(MPa)
低压密封
(空气)(MPa)
BZ41H-16C
BZ41W-16P(R)
1.6
2.4
1.8
0.6
≤200
酸、碱类
BZ41W-25P(R)
2.5
3.8
2.8
0.6
≤200
酸、碱类
BZ41W-40P(R)
4.0
6.0
4.4
0.6
≤200
酸、碱类
BZ41W-64P(R)
6.4
9.6
7.0
0.6
≤200
酸、碱类


五、BZ41H保温夹套式闸阀外形尺寸和连接尺寸1.6MPa:
型号
公称通径DN
尺寸
L
D
D1
D2
b-f
Z-Φd
H
Do
BA41W-16P(R)
15
130
95
65
45
16-2
4-14
170
120
20
150
105
75
55
16-2
4-14
190
140
25
160
115
85
65
16-2
4-14
205
160
32
180
135
100
78
18-2
4-18
270
180
40
200
145
110
85
18-3
4-18
310
200
50
250
160
125
100
18-3
4-18
358
240
65
265
180
145
120
18-3
4-18
373
240
80
280
195
160
135
20-3
8-18
435
280
100
300
215
180
155
20-3
8-18
500
300
125
325
245
210
185
22-3
8-18
614
320
150
350
280
240
210
24-3
8-23
674
360
200
400
335
295
265
26-3
12-23
818
400
250
450
405
355
320
30-3
12-25
969
450
300
500
460
410
375
30-4
12-25
1145
560

六、外形尺寸和连接尺寸4.0MPa:

型号
公称通径DN
尺寸
L
D
D1
D2
D6
b-f
Z-Φd
H
BA41W-40P(R)
15
130
95
65
45
40
16-2
4-14
135
20
150
105
75
55
51
16-2
4-14
190
25
160
115
85
65
58
16-2
4-14
205
32
180
135
100
78
66
18-2
4-18
270
40
200
145
110
85
76
18-3
4-18
310
50
250
160
125
100
88
20-3
4-18
371
65
280
180
145
120
110
22-3
8-18
39
80
310
195
160
135
121
22-3
8-18
455
100
350
230
190
160
150
24-3
8-23
551
125
400
270
220
188
176
28-3
8-25
628
150
450
300
250
218
204
30-3
8-25
708
200
550
375
320
282
260
38-3
12-30
885
250
650
445
385
345
313
42-3
12-24
960

 七、外形尺寸和连接尺寸6.4MPa:

型号
公称通径DN
尺寸
L
D
D1
D2
D6
b-f
Z-Φd
H
BA41W-64P(R)
15
130
105
75
55
41
18-2
4-14
140
20
150
125
90
68
51
20-2
4-18
195
25
160
135
100
78
58
22-2
4-18
210
32
180
150
110
82
66
24-2
4-23
280
40
200
165
125
95
76
24-3
4-23
328
50
250
175
135
105
88
26-3
4-23
390
65
280
200
160
130
110
28-3
8-23
410
80
310
210
170
140
121
30-3
8-23
485
100
350
250
200
168
150
32-3
8-25
590
125
400
295
240
202
176
36-3
8-30
688
150
450
340
280
240
204
38-3
8-34
768
200
550
405
345
300
260
44-3
12-34
972
250
650
470
400
350
313
48-3
12-41
1059
