  • 旋塞阀
  • 三通全铜法兰旋塞阀
  • X44W
  • X44W三通全铜法兰旋塞阀
上一个:三通内螺纹全铜旋塞阀  下一个:没有了!

上海冠环阀门制造有限公司生产的三通全铜法兰旋塞阀,三通法兰全铜旋塞阀(X44W-1.0T)的启闭件是一个有孔的圆柱体,圆柱体与阀杆绕垂直于通道的轴线旋转,从而达到启闭通道的目的。冠环牌法兰三通全铜旋塞阀主要供开启和关闭管道和设备介质之用。法兰三通全铜旋塞阀主要优点:适用于经常操作,启闭迅速、轻便。流体阻力小。法兰三通全铜旋塞阀结构简单,相对体积小,重量轻,便于维修。密封性能好,不受安装方向的限制,介质的流向可任意。无振动,噪声小。



主要性能规范

型号
公称压力
PN(MPa)
试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X44W-1.0T
1.0
1.5
1.1
水、蒸气、油品
≤100

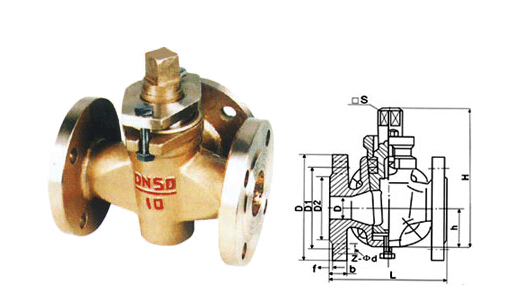

主要尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L
D
D1
D2
z-φd
s
h
H
1.0
25
145
115
85
56
4╳φ14
17
38
133
32
170
135
100
78
4╳φ18
18
45
152
40
180
145
110
85
4╳φ18
24
55
212
50
200
160
125
100
4╳φ18
28
74
260
65
220
180
145
120
4╳φ18
32
82
295
80
250
195
160
135
4╳φ18
40
95
327
100
300
215
180
155
8╳φ23
45
135
425
125
350
245
210
185
8╳φ23
54
154
482
150
400
280
240
210
8╳φ23
62
172
512
200
450
335
295
265
8╳φ23
75
195
605
250
530
390
350
320
8╳φ23
85
230
660
300
580
440
400
368
8╳φ23
100
263
760


主要材料

零件名称
阀体
塞子
填料压盖
填料
X44W-1.0T
铸铜
铸铜
铸铜
油浸石棉盘根












说明:该旋塞阀的用途是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为
水、油、汽,无脉动工作压力。介质温度≤100℃,公称压力为0.6、1.0、1.6MPa。
