  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 旋塞阀
  • 二通内螺纹不锈钢旋塞阀
  • X13W
  • X13W二通内螺纹不锈钢旋塞阀

上海冠环阀门制造有限公司生产的二通内螺纹不锈钢旋塞阀,二通内螺纹不锈钢旋塞阀(X13W-1.0P)是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。冠环旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据阀体适用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可以完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道的结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。



主要性能规范

型号
公称压力
PN(MPa)
试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X13W-1.0P
1.0
1.5
1.1
硝酸、醋酸
≤250

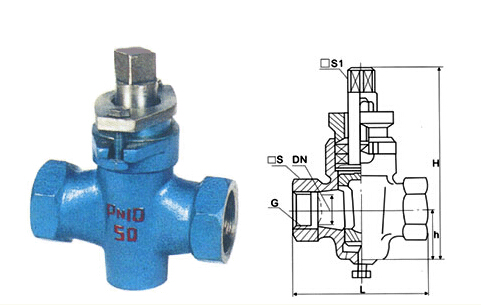

主要尺寸

公称通径
DN(mm)
管螺纹
G
尺寸(mm)
L
□S
□S1
h2
H
15
1/2
85
30
12
26
99
20
3/4
90
36
16
34
124
25
1
110
46
18
38
133
32
11/4
130
55
18
45
152
40
11/2
150
60
26
55
212
50
2
170
75
28
74
260
65
21/2
220
90
32
82
295
80
3
250
105
36
125
327
100
4
300
140
46
135
425


主要材料

零件名称
阀体
塞子
填料压盖
填料
X13W-1.0P
不锈钢
不锈钢
不锈钢
油浸石棉盘根
柔性石墨
