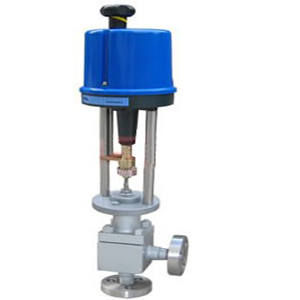

电子式电动角形高压调节阀


     上海冠环阀门制造有限公司生产的电子式电动角形高压调节阀,ZDLS电子式电动角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命。



一、产品概述:

ZDLS电子式电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。



二、性能参数:

公称通径(mm)

20

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数Kv

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

可调范围

30:1

公称压力

标准产品1.6、4.0、6.4MPa;

阀芯形式

单座柱塞型阀芯

流量特性

直线、等百分比

工作温度

普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃

法兰标准

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产

注:工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。



三、主要技术性能指标:

泄 漏 率: IV 级,小于额定流量的10-4 回 差 : 配3610L 执行机构为2.0%; 配PSL执行机构为 1.0% 基本误差: 配3610L执行机构为±2.5%; 配PSL执行机构为±1.0%注:测试使用的填料为标准聚四氟乙烯填料。



四、主要零部件材料:

阀体材质: ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等芯座材质:1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等填料材质:聚四氟乙烯、柔性石墨

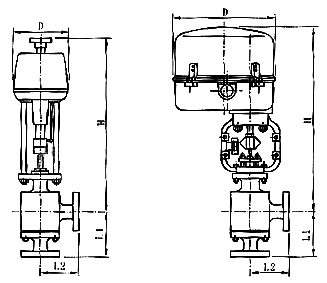

五、主要外形及连接尺寸:
公称通径(mm)
20
25
32
40
50
65
80
100
125
150
L1(mm)
98
105
105
120
135
190
225
270
315
367
L2(mm)
PN1.6MPa
85
95
115
115
130
145
155
175
200
240
PN4.0MPa
85
95
115
115
130
145
155
175
200
240
PN6.4MPa
100
115
130
130
150
170
190
215
250
275
配PSL
H(mm)
普通型
753
761
789
778
793
819
858
893
921
951
散热片型
883
891
919
908
923
892
1021
1056
1120
1150
D(mm)
176
重量(KG)
13.5
22.5
25.5

29.5
50
60
78
119
157
配361L
H(mm)
普通型
516
542
552

688
744
783
818
976
1006
散热片型
646
654
682

818
907
946
981
1175
1205
D(mm)
225
310
重量(KG)
21
30
33
41
45
65
75
93
172
210
