电子式电动套筒调节阀




    上海冠环阀门制造有限公司生产的电子式电动套筒调节阀ZDLM电子式电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。



一、产品概述:

ZDLM电子式电动套筒调节阀,由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感等特点,单密封型适用于泄漏要求较严,压差不大的干净介质场合。双密封型适用于泄漏要求不严,压差较大的干净介质场合。小孔节流型,可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。


二、主要技术参数:

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

阀座通径mm

26

32

40

50

66

80

100

125

150

200

250

300

额定流量系数kv

直线型

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

10

16

25

40

63

100

160

250

400

630

1000

1600

公称压力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

行程(mm)

16

25

40

60

100

流量特性

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59,JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产

阀体材质



WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通套筒铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

配用电动执行
机构型号

PSL

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50


注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决



三、1、执行机构及主要技术参数:

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0



2、性能指标:

项目

指标值

基本误差%

配361L 2.0; 配PSL 0.1

回差%

2.5

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

30:1

额定行程偏差%

2.5

允许泄量L/H

单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3



3、电子式电动套筒调节阀允许压差:

公称通径(mm)

25

40

50

65

80

100

150

200

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4
3.14

6.4
1.92

6.4
1.23

5.1
0.78







PSL204


4.31

2.76

1.76

6.4
1.04

6.4
0.69

5.62
0.44




PSL208





1.86

1.23

0.78

6.4
0.50

5.31
0.35

3.97
0.20

PSL320








1.26

0.87

0.49

配361L

361LSA-20

6.4
3.14

6.4
1.92

6.4
1.23

6.4
0.78







361LSB-50





6.4
1.16

6.4
0.76

6.25
0.49




361LSC-65








6.4
0.64

4.32
0.41

3.23
0.28

361LSC-99








0.63

0.44

0.25

注:1.同一格内上排为双密封型允许压差,下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决

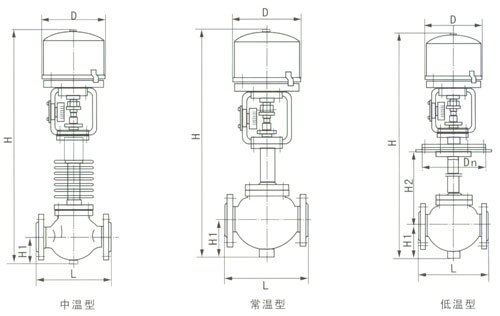

四、主要外形及连接尺寸:

公称通径(mm)

25

40

50

65

80

100

150

200

L(mm)

PN1.6MPa

184

222

254

276

298

352

451

600

PN4.0MPa

197

235

267

292

317

368

473

600

PN6.4MPa

210

251

286

311

337

394

508

650

H1(mm)

72

87

92

105

110

127

174

209

配PSL

H(mm)

普通型

750

765

767

845

857

875

1025

1045

散热片型

900

930

937

1025

1042

1085

1285

1305

D(mm)

176

重量(KG)

23.5

33.5

40.5

69

84

112

189

262

配361L

H(mm)

普通型

513

650

652

770

782

800

1080

1125

散热片型

663

815

822

950

967

1010

1340

1385

D(mm)

225

310

重量(KG)

31

49

56

84

99

127

242

315
