一、Q341TC蜗轮陶瓷球阀概述:

      上海冠环阀门制造有限公司生产的Q341TC蜗轮陶瓷球阀适用于高硬度的颗粒或有软颗粒但又有腐蚀性介质管道上作启闭之用。公称压力1.6MPA,适应温度小于等于200度。与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。

因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性能好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用ZrO2陶瓷的自润滑性,可取得很好的密封性能。

Q341TC蜗轮陶瓷球阀的陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高,使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

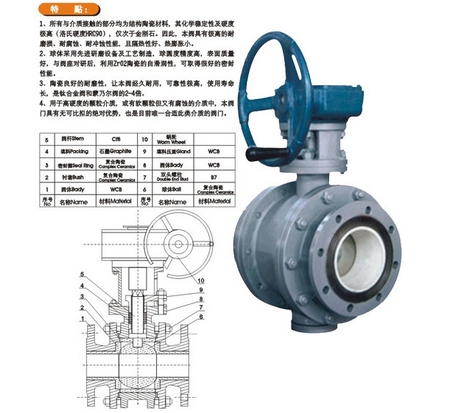

二、Q341TC蜗轮陶瓷球阀主要零部件材料:

序号名称材料序号名称材料
1左右体WCB8填料PTFE
2阀体WCB9填料压盖2Cr13
3衬套复合工程陶瓷10支架Q235
4球体复合工程陶瓷11蜗杆装置
5阀座复合工程陶瓷12螺柱35
6阀杆2Cr131325
7垫片石墨



三、Q341TC蜗轮陶瓷球阀主要外形和连接尺寸:

DNLDD1D2CH1H2n-φd
5020316512599201851504-φ18
65222185145118202151504-φ18
80241200160132202301508-φ18
100305220180156202401808-φ18
125356250210184222651808-φ18
150394285240211243001808-φ22
2004573402952662435520012-φ22
2505334053553192642020012-φ26




四、Q341TC蜗轮陶瓷球阀应用规范:

设计与制造
GB/T12224
链接端尺寸结构长度GB/T12221
法兰尺寸GB/T9113
检验与试验
GB/T9092
材料碳钢GB/T12229
不锈钢GB/T122230
标志
GB/T12220
供货
GB/T12252


五、Q341TC蜗轮陶瓷球阀应用范围:

蜗轮陶瓷球阀主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域,尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况,陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境,尤其突出的特点是超长的使用寿命,上海冠环阀门厂生产的陶瓷阀门性能价格比远远优于其它同类金属阀门。随着科学技术的不断发展和进步,陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备,陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以推广应用于更广泛的工程领域。
