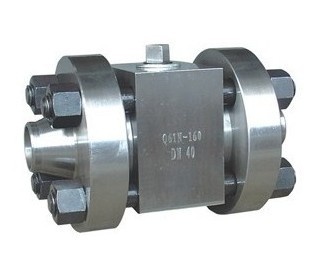

高压对焊球阀


 上海冠环阀门制造有限公司生产的高压对焊球阀,Q61N高压对焊球阀应用规范公称压力:16-32MPa 适用温度:-20~232℃~350℃ 焊接类型:对焊(BW)、承插焊(SW)高压对焊球阀,对焊球阀,高压球阀。


一、技术规范:“冠环”牌
设计标准
ASME B 16.34    GB/T12224
结构长度
ASME B 16.10     GB/T12221
连接法兰
ASME B 16.5、JB/T 79
驱动方式
手动、电动、气动
试验和检验
JB/T9092   API 598
适用介质
重油、胶类等易凝固介质
注:系列阀门连接法兰尺寸可根据用户要求设计制造。

二、主要零件材质表:“冠环”牌
序号
零件名称
材质
GB
ASTM
1
夹套
25
105
2
阀座
WCB
A216-WCB
3
阀体
25
A105
4
密封圈
PTFE、对位聚苯
5
球体


6
阀杆
1Cr13
A247-410
7
填料
柔性石墨
8
填料压盖
WCB
A216-WCB
注:系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。



三、主要外型及连接尺寸表:
公称通径(DN)
d
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2 1/2"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
1000
G3/4"
200
8"
203
330
300
12"
100
495
410
1300
G3/4"
