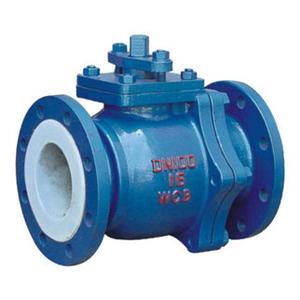

衬氟球阀


    上海冠环阀门制造有限公司生产的衬氟球阀, Q41F46衬氟球阀概况球阀和旋塞阀属同一类阀门,不同的是球阀是用带圆形通球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。



一、产品概述:

衬氟防腐球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂“冠环”牌球阀系列为Q41型,为对开二片结构形式.

1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。

3、采用全塑料衬里工艺,耐介质的强腐蚀。



二、设计规范:

GB/T 12237,API 6D标准

衬氟球阀驱动方式

手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀


三、主要零部件材料表:
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球体/阀杆
WCB
CF8
CF8M
CF3
CF3M
3
衬里/阀座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
填料压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
Cr17Ni2
1Cr18Ni2
8
紧固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB


四、主要外形和连接尺寸:
公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
140
105
75
55
2
16
4-φ14
25
1
150
115
85
65
2
16
4-φ14
32
5/4
165
135
100
78
2
18
4-φ18
40
3/2
180
145
110
85
3
18
4-φ18
50
2
200
160
125
100
3
20
4-φ18
65
5/2
220
180
145
120
3
20
4-φ18
80
3
250
195
160
135
3
22
4-φ18
100
4
280
215
180
155
3
22
8-φ18
125
5
320
245
210
185
3
24
8-φ18
150
6
360
280
240
210
3
24
8-φ23
200
8
457
335
295
265
3
26
8-φ23
250
10
533
390
350
320
3
28
12-φ23
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
130
105
75
55
2
16
4-φ14
25
1
140
115
85
65
2
16
4-φ14
32
5/4
165
135
100
78
2
18
4-φ18
40
3/2
165
145
110
85
3
18
4-φ18
50
2
203
160
125
100
3
20
4-φ18
65
5/2
222
180
145
120
3
20
4-φ18
80
3
241
195
160
135
3
22
8-φ18
100
4
305
215
180
155
3
24
8-φ18
125
5
356
245
210
185
3
26
8-φ18
150
6
394
280
240
210
3
28
8-φ23
200
8
457
335
295
265
3
30
12-φ23
