美标闸阀简述:

型号:Z40H,口径:DN15-900。上海冠环阀门制造有限公司生产的美标闸阀特点: ①产品设计制造符合标准,.阀门的检测和试验AP16D和API600要求。 ②结构长度按ANSI B16.10,结构紧凑、体积小、刚性好、密封安全可靠。 ③关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。 ④公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级600~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。 ⑤美标闸阀
主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。 ⑥阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。

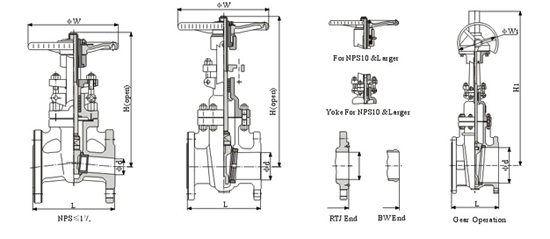

美标闸阀外形及连接尺寸:

磅级
规格
L
d
H
H1
W
W1
重量(kg)
NPS
DN
RF
RTJ
BW
H.W
G.O
150
1/2
15
108
119
108
14
195
-
120
-
4
-
3/4
20
117
130
117
19
210
-
120
-
5
-
1
25
127
140
127
25
240
-
140
-
7
-
11/4
32
140
153
140
32
300
-
180
-
10
-
11/2
40
165
178
165
38
395
-
200
-
14
-
2
50
178
191
216
51
400
-
200
-
19
-
21/2
65
191
203
241
64
435
-
200
-
25
-
3
80
203
216
283
76
515
-
250
-
33
-
4
100
229
241
305
102
595
-
280
-
49
-
5
125
254
267
381
127
725
-
300
-
62
-
6
150
267
279
403
152
780
820
350
310
77
104
8
200
292
305
419
203
975
1020
400
310
123
150
10
250
330
343
457
254
1150
1200
450
310
188
215
12
300
356
368
502
304
1380
1430
500
310
288
315
14
350
381
394
572
337
1545
1580
500
310
385
435
16
400
406
419
610
387
1733
1780
500
460
500
552
18
450
432
445
660
438
1915
1990
600
460
601
653
20
500
457
470
711
489
2122
2220
600
460
764
816
24
600
508
524
813
591
2520
2600
-
460
1007
1185
26
650
559
-
864
633
-
2800
-
600
-
1550
28
700
610
-
914
684
-
3050
-
600
-
1880
30
750
610
-
914
735
-
3130
-
600
-
2300
32
800
711
-
965
779
-
3280
-
600
-
2550
34
850
762
-
1016
830
-
3500
-
600
-
2950
36
900
711
-
1016
874
-
3720
-
600
-
3390


美标闸阀零件参数:

零件名称WCB系列LCB系列
阀体/阀盖ASTM A216 WCBASTM A352 LCB
闸板ASTM A216 WCBASTM A352 LCB
阀杆ASTM A276 410ASTM A182 F304
填料石墨Graphite石墨Graphite / PTFE
垫片石墨+304Graphite+304石墨+304Graphite+304
上密封座ASTM A182 F6aASTM A351 CF8
填料压板ASTM A216 WCBASTM A352 LCB
螺栓ASTM A193 GRB7ASTM A193 GR8
螺母ASTM A194 GR2HASTM A193 GR B8
