波纹管截止阀概述

上海冠环阀门厂专业生产WJ41H/WJ41W波纹管截止阀采用成形不锈钢波纹管设计,波纹管往复试验10000次无故障,密封性能可靠,适用于易燃易爆,有毒有害介质的工矿,可以有效地防止阀门外漏现象。严格按照标准规范制造WJ41H/WJ41W-16C/25C/16P/25P碳钢、不锈钢国标波纹管截止阀、美标波纹管截止阀、德标波纹管截止阀等截止阀高端高品质系列产品。


波纹管截止阀特点

1、产品结构合理、密封可靠

2、密封面堆焊Co基硬质合金,耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要
5、阀芯可根据需要做承切断型和调节型


波纹管截止阀标准

结构形式:BB-BG-0S&Y

设计标准:GB12235
结构长度:GB12221
连接法兰:GB9113、JB/T79、HG20596
试验和检验:JB/T9092、GB/T13927


波纹管截止阀型号参考

材质国标型号
WCB

WJ41H-16C,WJ41H-25,WJ41H-40

304SS

WJ41H-16P,WJ41H-25P,WJ41H-40P

316SSWJ41H-16R,WJ41H-25R,WJ41H-40R


波纹管截止阀性能

型号WJ41H-16CWJ41H-25CWJ41H-16PWJ41H-25PWJ41H-16RWJ41H-25R
工作压力(MPa)1.62.51.62.51.62.5
适用温度(℃)≤425≤200
适用介质无腐蚀性介质腐蚀性介质www.ghval.com
材料阀体、阀盖、闸板碳素钢CF8
阀杆铬不锈钢CF8CF3
密封面铬不锈钢或碳钢堆焊硬质合金铬不锈钢或碳钢堆焊硬质合金
填料柔性石墨或夹不锈钢丝柔性石墨柔性石墨或夹不锈钢丝柔性石墨
波纹管304SS304SS316SS


波纹管截止阀连接尺寸

公称通径
DN
主要外形尺寸和连接尺寸
LDD1D2bHDo
WJ41H-16C WJ41H-16P
1513095654714202120
20150105755814231140
25160115856814231140
321801401007816286160
402001501108816317200
5023016512510216317200
6529018514512218331240
8031020016012320402240
10035022018015820416320
12540025021018422467360
15048028524021224525360
20060034029526826611500

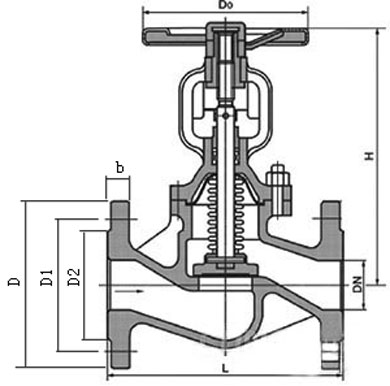

波纹管截止阀结构图



专业生产截止阀,波纹管截止阀上海阀门厂家,企业为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于中国阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的中国阀门制造商-上海冠环阀门制造有限公司-中国阀门行业知名品牌!
