蒸汽减压阀概述

上海冠环阀门厂专业生产减压阀系列Y43H蒸汽减压阀适用于蒸汽、空气介质管路上,Y43F减压阀则使用于氧气、空气介质管路上。活塞式减压阀是通过调节将使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠截肢本身能量可自动保持出口压力在一定范围内但进口压力和出口压力之差必须≥0.2MPa/cm2。


蒸汽减压阀工作原理

高灵敏度大流量蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。冠环品牌减压阀主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。


蒸汽减压阀零部件

零件名称

零件材料

阀体阀盖底盖

WCB

阀座阀盘

2Cr13

缸套

2Cr13/铜合金

活塞

合金铸铁

导阀座导阀杆

2Cr13

主阀弹簧

1Cr18Ni9Ti

导阀主弹簧

50CrVA

调节弹簧

60Si12Mn


蒸汽减压阀流量数值

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500


蒸汽减压阀性能规范

公称压力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

壳化试验压力(MPa)

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(MPa)

1.0-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-35

0.5-45

压力特性偏差(MPa)△P2P

GB12246-1989

流量特性偏差(MPa)△P2G

GB12246-1989

最小压差(MPa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

GB12245-1989


蒸汽减压阀连接尺寸

公称通径LDbfh2z-Ф
DNmm
20160105162804-14
251801151621014-14
322001351821074-18
402201451831134-18
502501602031204-18
652601802031254-18
803101952231408-18
1003502152431508-18
1254002452631908-18
1504502802332058-23
20050033530322012-23
25060040534427012-25
30080046036433512-25
35085052040439016-25
40090058044443016-30

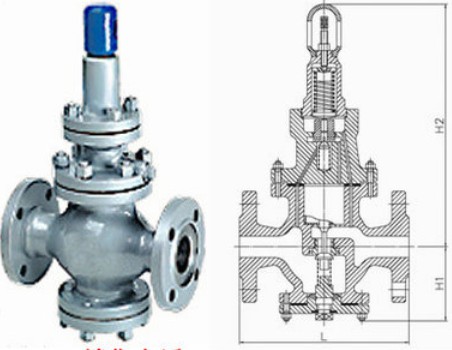

蒸汽减压阀结构图
