  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 隔膜阀
  • 常开式气动隔膜阀
  • G6K41J
  • G6K41J常开式气动隔膜阀

上海冠环阀门制造有限公司生产的常开式气动隔膜阀,G6K41J常开式气动隔膜阀是由气缸和隔膜阀组成,用气动执行器来带动隔膜阀的开关,通气关闭,断气则打开。从而达到管道中的介质截断功能和接通流通。阀体内部使用衬不同的塑料,可抗不同程度的管道腐蚀介质。


产品的性能及优点:

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与阀盖被中间隔膜隔开,使的隔膜上方的阀盖、阀杆等零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料多样可选性,可适用于各种介质,并具有良好的耐腐蚀性;



产品的技术参数:

接口尺寸:法兰DN15 —DN 200 ;

介质温度: ≤85℃、≤100℃、≤120℃、≤150℃、≤180℃、≤300℃;

工作压力: 1.6MPA;

气动气源压力:0.4 — 0.7MPA;

控制气体:中性气体、空气;

阀体材质: 铸铁、铸钢、不锈钢;

阀盖材质: 铸铁、铸钢、不锈钢;

衬里材质:无衬里、橡胶、氟塑料;

隔膜材料:橡胶、氟塑料;

阀瓣: 铸铁、铸钢、不锈钢;

阀杆材质: 碳钢、不锈钢;

手轮:铸铁;

气缸材质:铝合金、铸铁;

活塞材质:碳钢;


产品性能规范:

型号

公称压力PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体试验

密封试验

G6K4WUFS-6

0.6

0.9

0.66

W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)

≤100
≤85
≤150

G6K4WUFS-4

0.4

0.6

0.44

产品主要零件材质:

零件名称

阀体

阀瓣、阀盖

气缸、气缸盖

螺杆、阀杆、活塞

隔膜

材料

HT200衬氟塑料、衬橡胶

HT200

HT200

35

氟丁橡胶、氟塑料

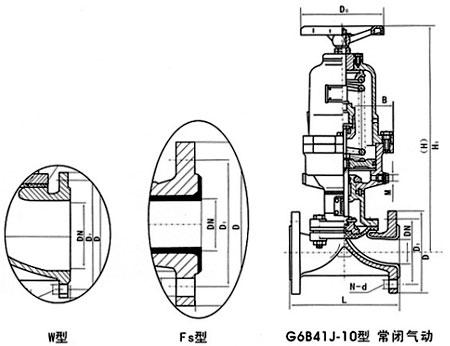

产品外形连接尺寸及重量:

型号

公称通径DN(㎜)

尺寸(mm

气动装置(㎜)

质量
(㎏)

L

D1

D

n-d

H1

D0

耗气量㎝2

气源压力MPa







G6B41WJFS-6

25

145

85

115

4-13.5

306

120

2395×102

04

75

32

160

100

140

4-17.5

-

140

6082×102

04

143

40

180

110

150

4-17.5

415

140

6082×102

04

165

50

210

125

165

4-17.5

458

160

1235×102

04-05

24

65

250

145

180

4-17.5

-

160

3725×103

04-05

30

80

300

160

200

4-17.5

642

200

3725×103

04-05

51

100

350

180

220

8-17.5

710

240

9458×103

04-05

92

125

400

210

250

8-17.5

804

320


04-05

148

150

460

240

285

8-22

920

320

2868×104

05

200

G6B41WJFS-4

200

570

295

340

8-22

1145

400

4619×104

05

275
