  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 过滤器
  • Y型伸缩过滤器
  • SSY14
  • SSY14型Y型伸缩过滤器

上海冠环阀门制造有限公司生产的Y型伸缩过滤器,SSY14Y型伸缩过滤器是由Y型过滤器和伸缩接头组合成,抗污性强排污方便,流通面积大,压力损失小,结构简单,体积小。滤芯网材质均为全不锈钢,耐腐蚀性强,使用寿命长。Y型拉杆伸缩过滤器还具有安装长度可调,装拆方便的特点。可根据需要设置滤网数目,通常范围:水 18~30 目、蒸汽 40~100 目、油 100~180 目。

产品性能参数

SSY14 型 Y型伸缩过滤器主要性能参数

型号

PN

工作压力 (MPa)

适用温度 (℃)

适用介质

SSY14H-J10

10

1.0

-29 ~ 425

水、油品、蒸汽等

SSY14H-J16

16

1.6

SSY14C-J25

25

2.5

SSY14C-J40

40

4.0



产品零部件材料

SSY14 型 Y型伸缩过滤器零部件材料

型号

阀体材料

SSY14H-J10

20、WCB、CF8、CF8M、CF3、CF3M

SSY14H-J16

SSY14C-J25

SSY14C-J40



产品外形及结构尺寸(PN16)

SSY14 型 Y型伸缩过滤器主要外形及结构尺寸(mm)

DN

L

Lmin

Lmax

H

H1

50

310

340

280

195

155

65

380

410

350

245

183

80

420

460

380

295

210

100

460

500

420

344

250

125

540

585

495

415

305

150

610

655

565

485

358

200

750

800

700

602

450

250

795

845

745

710

503

300

860

910

810

815

578

350

1025

1075

975

844

598

400

1150

1200

1100

872

618

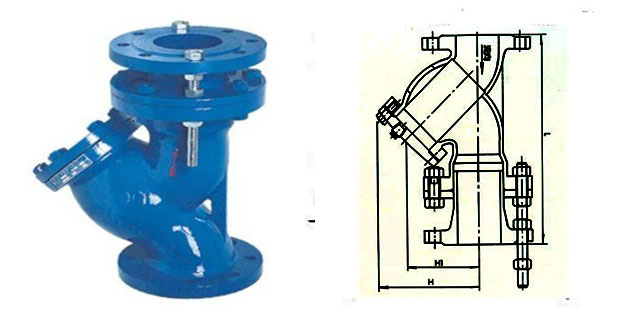

产品外形及结构尺寸示意图
