上海冠环阀门制造有限公司生产的低温长轴针阀,DJ11W-40P低温长轴针阀主要用于乙烯,液化天然气装置,天然气LPG LNG储罐,接受基地及卫星站,空分设备,石油化工尾气分离设备,液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。

产品结构特点:

1、低温阀门垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式垫片结构;
2、低温阀门的密封面堆焊钴基硬质合金,硬质合金在低温下变形小、耐磨损,可保持良好的密封性能。
3、低温阀门的阀盖设计为长颈结构,能隔离低温介质对填料的影响,使阀门启闭灵活;
4、填料采用柔性石墨或聚四氟乙烯组合式结构,冠环低温阀门具有良好的抗低温性能;

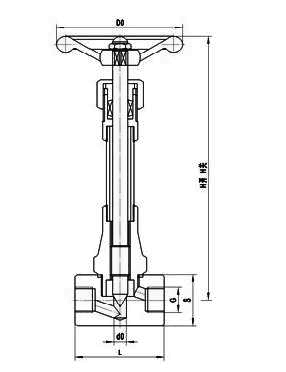

6.  DJ11W-40P低温长轴针阀结构图.gif

产品性能参数:

公称通径

DN6~20mm

公称压力

PN4.0MPa

适用介质

液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等

适用温度

-196℃~+80℃





产品主要零件材料:

阀体、阀盖

LCB(-46℃)、LC3(-101℃)、CF8(304)(-196℃)

闸板

不锈钢堆焊钴基硬质合金

阀座

不锈钢堆焊钴基硬质合金

阀杆

0Cr18Ni9






产品主要尺寸:

产品型号

DJ11W-40P 低温针阀

重量
(kg)

产品代号

通径
DN(mm)

尺 寸(mm)

L

H开

H关

d0

G

S

D0

511DJ6

6

50

215

210

5

1/4

30

65

1.05

511DJ10

10

55

270

260

6

3/8

32

65

1.41

511DJ15

15

60

272

260

8

1/2

38

70

1.93

511DJ20

20

70

335

320

10

3/4

42

70

2.66
