D73H手柄对夹式硬密封蝶阀产品概述:

上海冠环阀门制造有限公司专业生产D73H手柄对夹式硬密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。


D73H手柄对夹式硬密封蝶阀产品特点:
    1、体积小、重量轻、结构简单,流体阻力和操作力矩较小,操作方便,省力灵巧;
    2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到零泄漏;
    3、开、关迅速,操作简易、只需旋转90度即可;

    4、耐高压、耐腐蚀、耐磨损、使用寿命长等。


D73H手柄对夹式硬密封蝶阀适用范围:

    D73H手柄对夹式硬密封蝶阀广泛应用于石油、化工、城市燃气、城市供热、水处理、和环保等一般工业系统中的管道中,用于输送各种腐蚀性、非腐蚀性流体介质,是一种比较经济节能的阀门。


D73H手柄对夹式硬密封蝶阀性能用途及特点:
    本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。 采用标准:法兰连接尺寸:GB9115-88、GB91113-88;GB4216-84,结构长度:GB12221-89,压力试验:GB/T13927-92、ZBJ16006-90。



D73H手柄对夹式硬密封蝶阀主要技术参数:

公称通径

DN(mm)

50~150

公称压力

PN(Mpa)

1.0

1.6

2.5

试验压力Ps(Mpa)

强度试验

1.5

2.4

3.75

密封试验

1.1

1.76

2.75

适用介质

水、蒸汽、油品、海水、酸类

适用温度

 -29℃~425℃


D73H手柄对夹式硬密封蝶阀主要零件材料:

名称

材料

阀体

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀板

碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢

阀杆

2Cr13、不修钢、铬镍钼钛钢

密封圈

不锈钢、氟塑料、聚丙脂

填料

氟塑料、柔性石墨

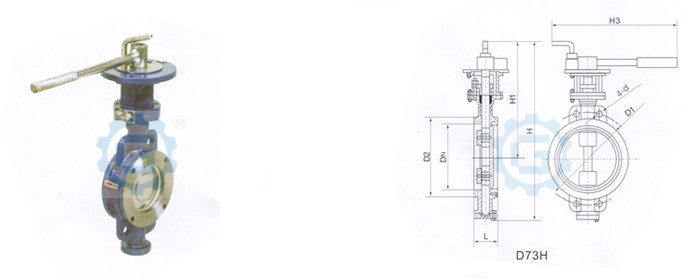

D73(H、F)-(10、16、25)C、P、R、V系列对夹式蝶阀

公称通径DN

外形尺寸

法兰尺寸和螺栓尺寸

PN1.0MPa

PN1.6MPa

PN2.5MPa

L

H1

H

H3

D1

4-d

D1

4-d

D1

4-d

50

43

250

330

265

125

18

125

18

125

18

65

46

267

362

265

145

18

145

18

145

18

80

49

275

375

320

160

18

160

18

160

18

100

56

295

410

320

180

18

180

18

190

22

125

64

305

425

340

210

18

210

18

220

26

150

70

320

465

390

240

22

240

22

250

26


上海冠环阀门厂专业生产D73H手柄对夹式硬密封蝶阀二十余载,企业为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于中国阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的中国阀门制造商-上海冠环阀门制造有限公司-中国阀门行业知名品牌!
