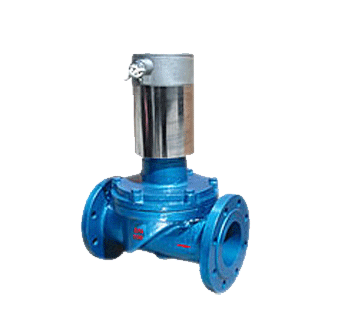

煤气电磁阀


     上海冠环阀门制造有限公司生产的煤气电磁阀,ZCM煤气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构。



ZCM煤气电磁阀详细资料:

煤气电磁阀产品特点及用途:

ZCM煤气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。冠环电磁阀适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。



煤气电磁阀结构及原理:

煤气电磁阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。

根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。

电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。

常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。



煤气电磁阀主要技术参数:

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介质

煤气、天然气等

介质温度(℃)

≤60

公称压力(MPa)

1.0

工作压差(MPa)

0~0.02

0~0.04

电源电压

AC220V其它规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数(KV)

泄漏量(ml/min)

按JB/T7352-94·F规定

功耗(VA)

70

90

150

870

1100

3000

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60℃

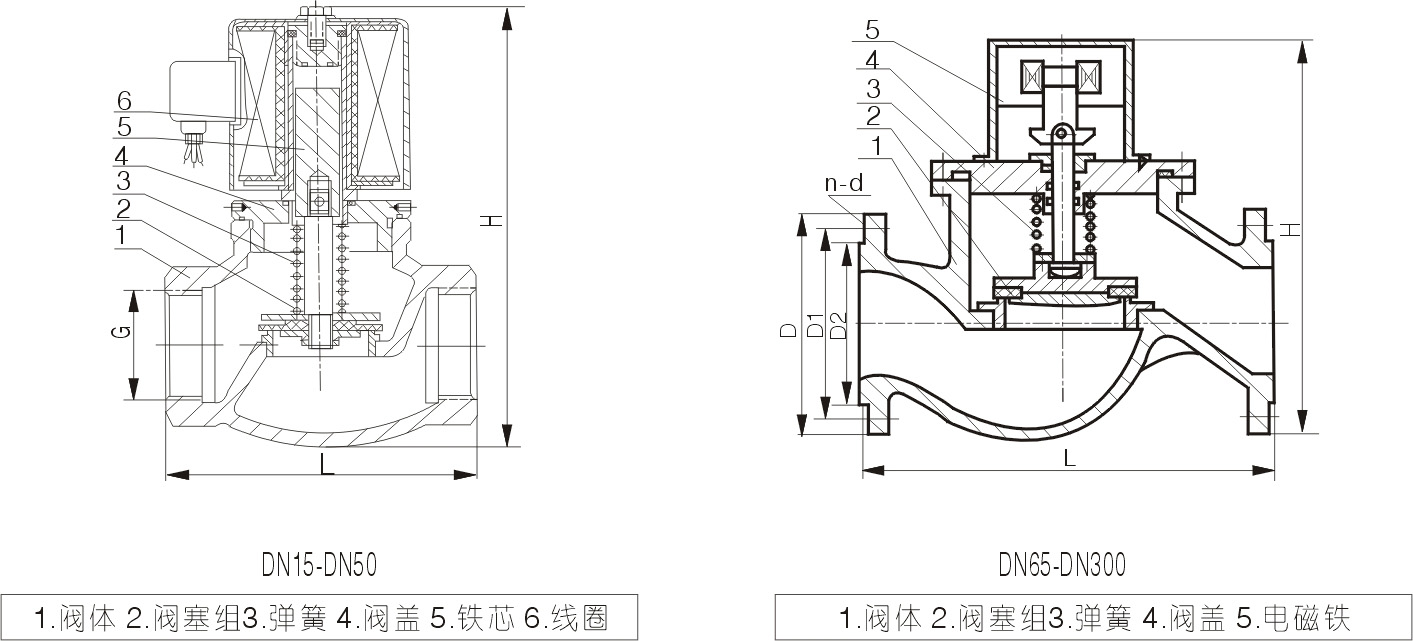

煤气电磁阀外形尺寸及连接形式
公称通径
DN
外形尺寸内螺纹外形尺寸法兰连接
HLGHLDD1D2bfN-d
15148921/2







20148923/4







25148110121016011585651634-Φ14
3218212011/4221180140100761834-Φ18
4018214011/2230200150110841834-Φ18
501921622252230165125992034-Φ18
65


3242501851451182034-Φ18
80


3352702001601322038-Φ18
100


4753202201801562238-Φ18
125


5163602502101842238-Φ18
150


5404002852402112438-Φ22
200


5406003402952662438-Φ22
250


61075039535031926312-Φ22
300


64085044540037026412-Φ22
