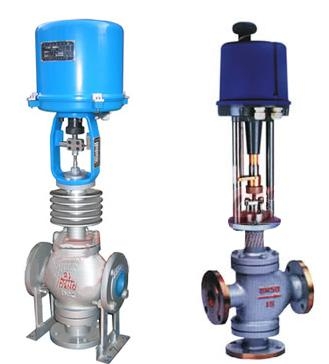

电子式三通分流调节阀



     上海冠环阀门制造有限公司生产的电子式三通分流调节阀,ZDLQ电子式三通分流调节阀,ZDLX电子式三通分流调节阀具有调节精度高,动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。



一、产品概述:

ZDLQ电子式电动三通合流调节阀/ZDLX电子式电动三通分流调节阀

电子式电动三通调节阀具有调节精度高,动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。



二、主要技术参数和性能指标:

由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。



三、主要技术参数:

公称通径mm

合流

25

32

40

50

65

80

100

125

150

200

250

300

分流

25

32

40

50

65

80

100

125

150

200

250

300

阀座通径mm

26

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1260

分流

8.5

13

21

34

53

85

135

210

340

535

800

1260

公称压力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

行程(mm)

16

25

40

60

100

流量特性

直线

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产

阀体材质



WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

三通双座铸造球型阀

上阀盖型式

普通式(常温),散热片式(中温),长颈式(低温)

配用电动执
行机构型号

PSL

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50


注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。



四、执行机构及主要技术参数:

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0





五、性能指标:

项目

指标值

基本误差%

±2.5

回差%

2.5

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

30:1

额定行程偏差%

2.5

允许泄量L/H

符合JB/T7387-94 IV级 小于额定容量的10-4





六、允许压差:

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

允许压差MPa

3.32

2.20

2.20

1.41

1.38

0.94

0.61

0.51

0.36

0.20

0.19

0.13

注: 实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决

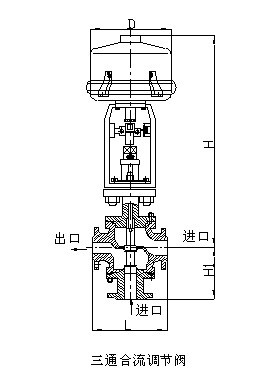

 七、主要外形及连接尺寸:

公称通径(mm)

25

32

40

50

65

80

100

125

150

200

250

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

640

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

660

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

670

H1(mm)

PN1.6MPa

140

150

160

180

200

220

220

256

278

322

465

PN4.0MPa

150

160

170

190

220

232

256

295

313

372

474

PN6.4MPa

160

170

180

200

220

242

266

300

318

382

474

配PSL

H(mm)

普通型

775

781

775

790

819

820

810

917

927

947

1252

散热片型

905

911

905

920

766

983

973

1116

1126

1144

1805

D(mm)

176

重量(KG)

61.5

64.5

69.5

76.5

109

132

164

207

267

395

430

配361L

H(mm)

普通型

538

544

660

675

744

745

735

972

982

1027

1204

散热片型

668

674

790

805

691

908

898

1171

1181

1224

1440

D(mm)

225

310

重量(KG)

69

72

85

92

124

147

179

260

320

448

627

注:公称通径小于80的分流阀采用同口径的合流阀代替。


八、订货须知:

订货时请填写《规格书》或注明以下内容:

一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号,9.合流还是分流。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
