电动调节阀

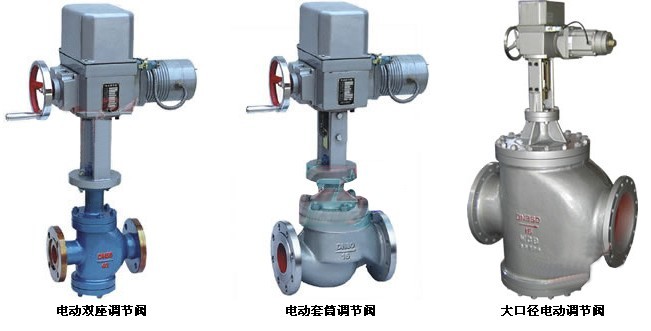

    上海冠环阀门制造有限公司生产的电动调节阀,ZAZP电动调节阀,ZAZN电动调节阀,ZAZM电动调节阀,AZ(P、N、M)型电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。



一、产品概述:

ZAZ(P、N、M)型电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力,接受统一的标准电信号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。



二、主要技术参数:

公称通径DN(mm)

3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数kv

单座

P

0.08~0.8

1.2~5.0

8

12

20

32

50

80

120

200

280

450



双座

N



10

16

25

40

63

100

160

250

400

630

1000

1600

套筒

M



15


20

30


75

115


240

350



公称压力(MPa)

1.6 4.0 6.0

行程(mm)

10

16

25

40

60

100

电动执行器型号

DKZ-310/310C

DKZ-410/410C/510/510C

DKZ-510/510C

信号

Ⅱ型0-10mA DC Ⅲ型4-20mA DC

介质温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

流量特性

直线  百分比

可调范围

30:1

电源电压

220VAC 50~60Hz

作用方式

电开式(K) 电闭式(B)








(MPa)

0.6


低温: ZG1Cr18Ni9Ti

1.6

常温:HT200 ZG230-450

4.0


低温: ZG1Cr18Ni9Ti

常温:ZG230-450、ZG1Cr18Ni9Ti

中温:ZG230-450、ZG1Cr18Ni9Ti

6.4

低温:ZG1Cr18Ni9Ti

常温:ZG230-450、ZG1Cr18Ni9Ti

中温:ZG230-450、ZG1Cr18Ni9Ti

法兰尺寸

管连接

铸钢法兰按JB77-59,铸铁法兰按JB79-59

法兰型式

法兰密封型式按JB77-59,其中PN6.0法兰按准糟式
铸钢法兰按光滑式,铸铁法兰按凹式

阀芯材质

1Cr18Ni9Ti

上阀盖型式

普通式(常温型),热片式(中温型),长劲式(低温式)


三、主要技术性能指标:

项目

指标

基本误差%

±5.0

回差%

3.0

死区%

3.0

泄漏量

单座阀

符合JB/T7387-94 IV级 小于阀的额定容量×10-4

双座阀

符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

套筒阀

符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3


四、电动调节阀允许压差:

使用情况

阀芯处于流开状态,关闭时阀后压力P2=0

公称通径
DN(mm)

阀座直径
DN(mm)

执行机构
有效推力
(N)

允许压差(sMPa)

电动直通单座调节阀

PN1.6(MPa)

PN6.4(MPa)

3/4

3

4

5




6

7

8

20

10

12

15

20

400,1000,2500

公称压力

3.8

2.7

1.7

1.0

公称压力

4.34.3

2.5

25

26

400,1000,2500

0.5

公称压力

0.6

3.6


32

32

0.4

公称压力

0.4

2.3


40

40

400,1000
2500,6400

0.7

1.0

0.7

1.5


50

50

0.5

1.0

0.5

1.0


65

66

6400,16000

1.4

1.4

80

80

1.0

1.0

100

100

0.6

0.6

125

125

6400,16000

0.5

1.0

0.5

1.0

150

150

0.3

0.7

0.3

0.7

200

200

0.2

0.4

0.2

0.4

250

250

16000

0.3

0.3

300

300

0.2

0.2

注:双座、套筒阀一般可承受≤公称压力,单座调节阀差压可参考上表.


 五、主要外形及连接尺寸:

1、电动单座调节阀、电动双座调节阀

公称通径
DN

A
执行器宽

B

L

H

H1

ZAZP单座

ZAZN双座

PN1.6

PN4.0

PN6.4

普通型

热片型

普通型

热片型

ZAZP

ZAZN

20

230

460

180

185

190

653

804

/

/

65

/

25

185

190

205

665

816

670

937

99

104

32

200

210

220

671

822

673

943

105

107

40

220

230

240

683

834

693

982

116

126

50

230

530

250

255

265

698

849

698

992

131

131

65

275

285

295

789

949

799

1147

165

175

80

305

310

325

792

952

809

1177

173

190

100

350

355

370

796

956

821

1207

177

202

125

260

630

410

425

440

847

1062

872

1357

225

250

150

450

460

475

855

1070

882

1377

233

260

200

550

560

570

894

1109

924

1459

272

302

250

670

660

670

1156

1368

1156

1368

422

422

300

740

785

800

1215

1427

1215

1427

484

484



2、电动套筒调节阀

公称通径
DN

L(mm)

A

B

H(mm)

H1(mm)

PN16

PN40

PN64

普通型

热片型

25

184

197

230

230

460

668

819

75

40

222

235

260

684

835

95

50

254

267

300

684

835

98

80

295

317

380

230

530

785

946

130

100

350

368

430

795

946

156

150

480

473

550

260

630

945

1160

208

200

600

615

650

945

1160

250

250

650

670

690

1050

1320

265

300

740

770

800

1145

1320

265
