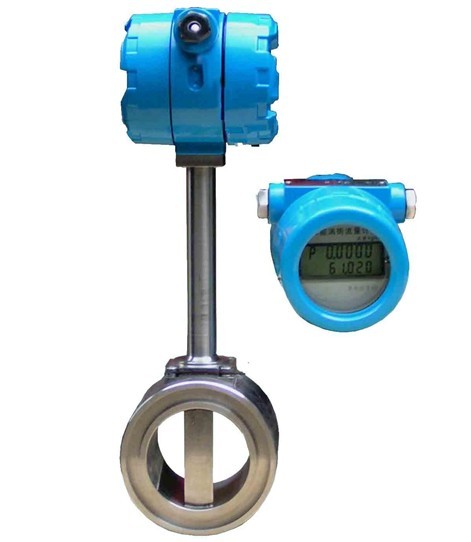

涡街流量计


    上海冠环阀门制造有限公司生产的涡街流量计LUGB涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。



LUGB涡街流量计详细资料:

一、涡街流量计概述

    LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

    该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单一流量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。



二、 涡街流量计仪表特点与用途

特点:

·无可动部件,长期稳定,结构简单便于安装和维护

·采用消扰电路和抗振动传感头,具有一定抗环境振动性能

·采用超低功耗单片微机技术,1节3.6V10AH锂电池可使用5年以上

·由软件对仪表系数非线性进行修正,提高测量精度

· 压力损失小,量程范围宽

·采用EEPROM对累积流量进行掉电保护,保护时间大于10年

用途:

    本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。




  三、涡街流量计技术参数

公称通经(mm)

15,20,25,40,50,65,80,100,125,150,200,250,300

仪表材质

1Cr18Ni 9Ti

公称压力(Mpa)

PN1.6Mpa;PN2.5Mpa; PN4.0Mpa

被测介质温度(℃)

-40~+250℃ ;-40~+350℃

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

测量液体:示值的±0.5

测量气体或蒸汽:示值的±1.0、±1.5

量程比

1:10;1:15

阻力损失系数

Cd<2.6

输出信号

传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V

变送器:两线制4~20mADC电流信号

供电电源

传感器:+12VDC 、+24VDC(可选)

变送器:+24VDC

现场显示型:仪表自带3.6V锂电池

信号传输线

STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

≤500m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

允许振动加速度

1.0g
